LOCK-TIGHT FA精密虎鉗

優於原JIS 0級標準的高精密虎鉗
可單台、並排、多聯使用
基本規格
並排配置精度0.01以內
附件標準定位塊(2個一組,適用槽寬14mm)-1組
把手-1支
吊具-1套

商品介紹

●特色:

1、可並聯使用,並排配置精度0.01以下。
2、採用防上浮構造,可防止夾緊上浮。
3、底座與固定台身採用一體式結構,可提高剛性。
4、滑動面採用焠火處理(HRC45),可提高耐磨耗性。
5、底座為可鍛鐵製,夾緊時不會彎曲變形。
6、與同級別開口鉗相比,有將近2倍鉗口張開度,可夾取大型工件。
7、鉗口高度高,高工件也可夾取。

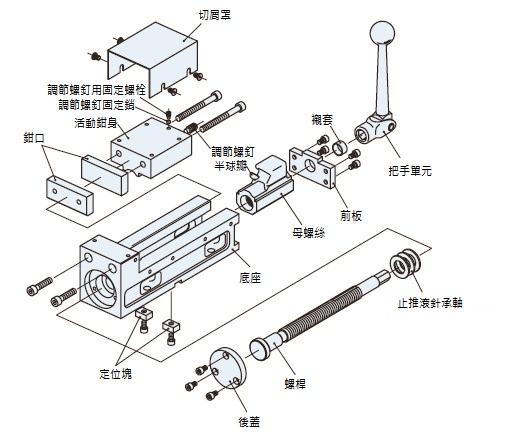

●分解結構圖:

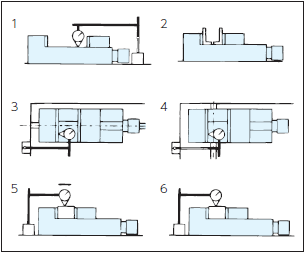

●精度標準:

編號檢查項目(每100mm) 標準原JIS標準(0級)NABEYA標準
1底座底面與鉗口滑動面的平行度0.0150.010
2鉗口與鉗口滑動面的垂直度0.0300.015
3底座底面的T型槽導向片與鉗口夾緊面的垂直度0.0150.015
4底座底面的T型槽導向片與鉗口夾緊面的平面度。適用於LTFV型0.0150.015
5夾緊後試塊頂面與底座底面的平行度0.0200.015
6夾緊後試塊頂面的上浮0.0300.015
